19) L'ENERGIE PHYSIQUE HUMAINE








Les Pieds Nickelés









1) EQUIPEMENT SPORTIF PRODUCTEUR D'ENERGIE
         a) Cardio Cross Trainer
         b) Cardio Bike
         c) Club de remise en forme producteur d'électricité
         d) machines de fitness Precor elliptiques

2) HORLOGE À BALANCIER

3) HORLOGE À FOLIOT

4) MONTRE À REMONTÉE MÉCANIQUE

5) CHARGEUR A ENERGIE MANUELLE
       a) Chargeur souris verte
       b) Chargeur à manivelle Freepaly
       c) Chargeur générateur au pied

6) LAMPE A ENERGIE MANUELLE
       a) Lampe à secouer
       b) Lampe "Lavrans Laading"
       c) Lampe dynamo à leds

7) RASOIR À ÉNERGIE DYNAMO

8) RADIO DYNAMO EYEMAX

9) DYNAMOS DE VÉLOS

10) PLAYPUMPS INTERNATIONAL

11) CHAUSSURES À DYNAMO

12) CHAUSSURES PIÉZOÉLECTRIQUES

13) Générateur linéaire à mouvement de hanche du Laboratoire SATIE

14) GENERATEUR GENOUILLERE

15) MONTRE A ENERGIE DE MOUVEMENT DU CORPS
          a)Montre à remonter mécanique automatique par mouvement du corps
                 a1) HARWOOD WATCH
                 a2) Rolex automatique
                 a3) Sewills Joseph & Sons automatique
        b) MONTRE  PRODUISANT SON ÉLECTRICITÉ PAR LES MOUVEMENTS DU CORPS
                 b1) Montre à quartz Swatch Group "Autoquartz" produisant son électricité par les mouvements du corps
                 b2) Montre à quartz Seiko "Kinetic" produisant son électricité par les mouvements du corps

16) PORTE TAMBOUR nrg + Tourniket

17) PISTE DE DANCE PIEZOELECTRIQUE du Club4Climate « Surya »

18) PIÉTONS PRODUCTEURS D'ÉLECTRICITÉ

19) LA STATION DE MÉTRO DE LA GARE DE  TOKYO PRODUCTRICE D'ÉLECTRICITÉ

20) PISTE DE DANCE A CARREAUX OSCILLANT Sustainable Dance club

21) BALLON DE FOOTBALL SOURCE D'ÉLECTRICITÉ

22) lave-linge à pédales









1) EQUIPEMENT SPORTIF PRODUCTEUR

D'ENERGIE




a) Cardio Cross Trainer








Cardio Cross Trainer pouvant génère une puissance de 50 à 100 W en fonction de la force appliquée. Il produit un courant de 12VDC qui à l'aide du convertisseur 150W est transformé en230VAC ou 110VAC.

 MotorWave







b) Cardio Bike







Cardio Bike génère une puissance de 50 à 100 W en fonction de la force appliquée. Il produit un courant de 12VDC qui à l'aide du convertisseur 150W est transformé en 230VAC ou 110VAC.


 MotorWave







c) Club de remise en

forme producteur d'électricité

En utilisant les machines de remise en forme du Fitness Californie Club à Hong Gong dans le cartier de Lan Kwai Fong, les sportifs produisent de l'électricité.

Fitness Californie Club à Hong Gong dans le cartier de Lan Kwai Fong




Au premier plan Rob DEVEREUX, gérant du Fitness Californie Club de Hong Gong



Lucien GAMBAROTA fondateur de MOTORGYM



Depuis novembre 2006, le Fitness Californie Club de Hong Gong à 18 machines de fitness utilisées par les sportifs en moyenne 6 à 8 heures par jour, qui produisent du courant électrique pour charger des batteries. Chaque machine de fitness produit un courant de 12 V à une puissance de 80 à 100 Watts. En associant la production électrique avec le plafond lumineux s'allumant seulement quand il y à un utilisateur, le Fitness Californie Club de Hong Gong est autonome en éclairage électrique.

Fitness Californie: "POWER PAR VOUS" - MotorWave





d) machines de fitness Precor elliptiques

Centre de loisirs des étudiants de l'Université de l'Oregon à Eugene



Machines de fitness Precor elliptiques modifié par Tchad mai Commercial Fitness Equipment avec la technologie de ReRev

Les machines de fitness Precor elliptiques du centre de loisirs des étudiants de l'Université de l'Oregon à Eugene ont été modifiées par Tchad mai Commercial Fitness Equipment avec la technologie de ReRev pour produire de l'électricité injectée dans le réseau électrique.

ReRev









2) Horloge à balancier



Horloge à balancier, réalisée dans le Finistère, Début XXe siècle

Le poids entrainant l'horloge est remonté suspendu au bout d'une corde enroulée autour d'un tambour. Le déroulement de la corde lors de la descente du poids est régulé par un balancier dont le mouvement de va et vient rythme le tempo de déplacement des aiguilles de l'horloge.

D'autres poids peuvent servir pour entrainer le carillon et les mécanismes l'accompagnant.









3) Horloge à foliot



Horloge à foliot

Le poids entrainant l'horloge est remonté suspendu au bout d'une corde enroulée autour d'un tambour. Le déroulement de la corde lors de la descente du poids est régulé par un foliot dont la rotation rythme le tempo de déplacement des aiguilles de l'horloge.

D'autres poids peuvent servir pour entrainer le carillon et les mécanismes l'accompagnant.









4) Montre À Remontée Mécanique



Montre gousset, XVIIIe siècle



Montre à remonter mécanique Lip, modèle Himalaya.



Le Hollandais Christiaan HUYGENs invente en 1675 le ressort d'acier remonté en spirale pour moteur de montre. La mollette de la montre à remonter mécanique est tournée pour mettre sous tension un ressort moteur dont le déroulement sera régulé par le mouvement d'un autre ressort donnant un mouvement de balancier à une palette par l'intermédiaire de pivots.









5) CHARGEUR A ENERGIE MANUELLE



a)  Chargeur souris verte

Chargeur LSV

Production 1.5 W à tirette à ressort de rappel.
Poids:110g







b) Chargeur à manivelle Freepaly

Chargeur à manivelle freepaly de MOTOROLA. 15 secondes de manivelle donnent 1 min d'appel.







c) Chargeur générateur au pied



Chargeur générateur au pied Weza de la société FREEPLAY. En actionnant au pied la pédale du Weza, cela entraine une génératrice électrique qui charge une batterie. Le Weza peut servir comme source d'alimentation électrique d'un large éventail d'instruments et d'accessoires, mais il est aussi capable de démarrer le moteur d'un bateau ou d'une automobile. le Weza à une puissance électrique de 25 à 40 Watts.

Prix $299.99USD

Freeplay Energy







6) LAMPE A ENERGIE MANUELLE



a) Lampe à secouer


Lampe à secouer Nightstar flashlight.L'électricité produite par le mouvement de la masselotte est stocké dans condensateur. 30 secondes de secousses (à 3 Hz) donnent 5 minutes de lumière intense, puis 2 minutes de lumière plus faible.
Poids: 390 g.





b) Lampe "Lavrans Laading"





Lampe "Lavrans Laading" à mouvement de friction pour mettre sous tension un ressort pouvant produire par l'intermédiaire d'une dynamo 2 à 3 minutes d'éclairage.







c) Lampe dynamo à leds



lampe dynamo à leds :
Autonomie: 20 seconde de manivelle = 1 minutes d'éclairage
Eclairage: 1 ou 3 leds de 15000 mcd
Dimensions : 13.9 cm x 5.3 cm X 5.2
Pile rechargeable au lithium de 3.6V
Poids : 170 grammes

Prix: 12,95€ TTC







7) Rasoir à énergie dynamo




Caractéristiques du rasoir à énergie dynamo
• 2 têtes rotatives remplaçables avec trimmer
• Grippe anti dérapant pour une meilleure prise en main
• Peu encombrant et solide.

Batterie 300 mAh/Ni-MH - 3,7V Rechargement par dynamo ou prise secteur AC et port USB
1 mn de dynamo pour 4 mn de rasage
Compatible avec le chargeur solaire EAGLE POWER Plus

Prix : 39.90 €







8) Radio dynamo EyeMax

L'EyeMax est une radio AM /FM, comprenant également une lampe de poche intégrée.
L'EyeMax peut être alimenté en électricité par le secteur, ou par son panneau solaire et sa dynamo entrainé par manivelle pour charger la batterie interne Ni-MH avec indicateur de charge à LED.

Prix $59.00 USD

Dos de la radio EyeMax

Dynamo de la radio EyeMax


Freeplay Energy







9) Dynamos de vélos



Dynamo de vélo, 3 à 4,5 W sous 6V.

Moyeu Dynamo SHIMANO, 6V et 3W (50 €).

Moyeu dynamo NABEN, 6V et 3W. Haut rendement à faible vitesse (150 €).











10) PlayPumps International



À ACORNHOEKE, dans la partie orientale semi-aride de l'Afrique du Sud, un tourniquet pour enfant entraine une pompe qui va chercher l'eau à quarante mètres sous terre pour remplir une citerne de 2 500 litres pour subvenir aux besoins de toute la communauté.

Le président Nelson Mandela, en 1999, à lui même inauguré une école équipée d'un système PlayPump et a fait un tour de tourniquet.

Il est à espérer que cela reste un jeu, mais cela n'oblige déjà plus les femmes et les jeunes filles à aller chercher l'eau à plusieurs kilomètres à la ronde.


PlayPumps.org - Organisation vise à fournir de l'eau propre pour ...









11) Chaussures à dynamo



Prototype réalisé par le MIT Media Lab, d'un système entrainant une dynamo attacher à la chaussure pour produire de l'électricité lors de la marche. Chaque pas produit 250 mW.

Prototype réalisé par le MIT Media Lab, d'un système entrainant une dynamo intégrée dans la semelle d'une chaussure pour produire de l'électricité lors de la marche. Chaque pas produit 250 mW.


Puissance Chaussures











12) Chaussures piézoélectriques



Chaussure avec système piezoélectrique intégré pour récupérer 17% de l'énergie utilisée lors de la marche et produire de l'électricité, le prototype est réalisé par le MIT Media Lab. À chaque pas les Talons produisent 8.3mW et les doigts de pied 1.3mW .

Les cristaux piézoélectriques produisent de l'électricité lorsqu'ils sont comprimés, ce sont cela même que vous avez déjà utilisé pour produire une étincelle lors de l'allumage d'un briquet ou comme allume gaz.


Puissance Chaussures









13) Générateur linéaire à mouvement de hanche

du Laboratoire SATIE

Le laboratoire des Systèmes et Applications des Technologies de l'Information et de l'Énergie (SATIE) de l'Ecole Normale Supérieure de Cachan avec la collaboration du laboratoire de Physiologie et Biomécanique de l'Exercice Musculaire de l'Université de Rennes 2, a réalisé un générateur électrique linéaire produisant de l'électricité avec les mouvements de la hanche des personnes.


Générateur d’électricité récupérateur d’énergie de la marche, pour applications portables









14) Générateur Genouillère




Max DONELAN testant le générateur genouillère





L'équipe de Max DONELAN, professeur adjoint en Physiologie biomédicale et kinésiologie du Simon FRASER University Locomotion Laboratory de Burnaby au Canada, en association avec Arthur KUO, ingénieur en mécanique de l'Université du Michigan, a mise au point une genouillère baptisée"Biomechanical Energy Harvester"pour produire par l'intermédiaire d'une dynamo de l'électricité en tout endroit qu'ils se trouvent, aux soldats et aux randonneurs. La genouillère utilise l'énergie perdue lorsque le genou est plié après l'avoir projeté vers l'avant pour faire un pas. Le teste d'une personne muni d'un générateur genouillère à chaque jambe, qui marche à 3,5 km/h a généré une puissance électrique de 5 W.
Bionic Power Inc









15) MONTRE A ENERGIE DE MOUVEMENT DU

CORPS



a) MONTRE À REMONTER MÉCANIQUE

AUTOMATIQUE PAR MOUVEMENT DU CORPS



a1) HARWOOD WATCH



L'horloger anglais de l'île de Man, John Harwood, réalisa en 1922 à partir d'une montre mécanique classique de l'horloger suisse ETA, un mécanisme utilisant l'énergie cinétique du corps pour remonter automatiquement la montre. John Harwood en eu le brevet à l'Office fédéral de la propriété intellectuelle de la Confédération suisse de Berne, le 1er Septembre 1924.



Prototype de montre à remontage automatique de John Harwood, réalisé en 1922 à partir d'une montre mécanique classique de l'horloger suisse ETA.

Le mécanisme de remontage automatique de la montre utilise les mouvements du corps pour faire osciller une masselotte sur cliquet pour retendre le ressort moteur.



John Harwood a créé ensuite ces propres montre dont le premier modèle est «l'Harwood perpétuelle». Ces montres ne possède pas de molette, mais les réglages se font par mouvements de la lunette qui possède une denture intérieure et dont la position neutre est indiquée par un point rouge visible sur le cadran au-dessus du 6.

Harwood Watch Cie.





a2) Rolex automatique

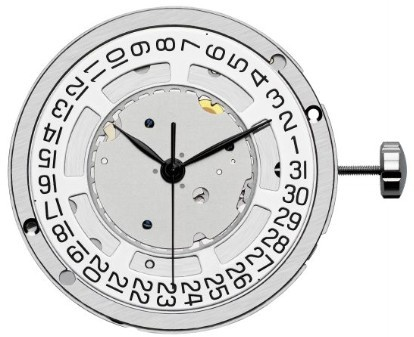

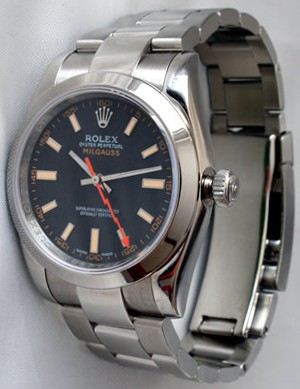

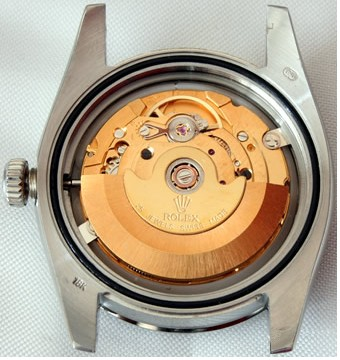

Montre  mécanique à remonter automatique avec un cadran noir A2836, Rolex Milgauss perpétual, copie de montre suisse ETA.
Modèle Milgauss Rolex | rolex.com







a3) Sewills Joseph & Sons automatique

Montre Sewills Joseph & Sons, modèle CARMANIA mécanique à remonter automatique.







b) MONTRE  PRODUISANT SON ÉLECTRICITÉ PAR

LES MOUVEMENTS DU CORPS

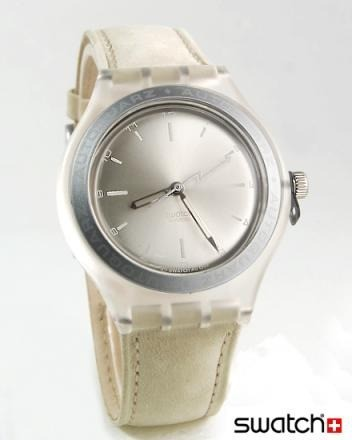

b1) Montre Swatch Group produisant son électricité

par les mouvements du corps




Swatch Group



ETA.SA





Autoquartz de la Société ETA







Système de montre Autoquartz de la Société ETA.

Une masse sur cliquet oscille avec les mouvements du corps pour tendre un ressort, qui lorsqu'il est assez remonté, il se détend en entrainant une dynamo pour produire l'électricité et charger l'accumulateur qui fait fonctionner le système à quartz de la montre ( le système à quartz de la montre peut être remplacé par un système mécanique, à oscillement par ressort, mais il ne s'appelle alors plus Système Autoquartz, mais automatique).

Ordres de grandeurs:
● énergie accumulée dans le ressort: 100μJ
● durée d'une décharge: 50ms
● rendement de conversion: 30%
●Pmoy=6μW avec une fréquence de répétition de 0.2Hz


ETA





Swatch

Swatch Autoquartz


what is Autoquartz? - Official Swatch Website

Chronographes Automatiques







Tissot





Tissot PR 100 AutoQuartz, ca. 1997.


Tissot







Rado

Montre Rado AutoQuartz DiaStar modèle ACCUSTAR
Ref.: 597.0435.3
Émises en 2002.


RADO





Mido

Montre Mido multifort à système ETA autoquartz


Mido, Swiss watches since 1918





b2) Montre à quartz Seiko Kinetic produisant

son électricité par les mouvements du corps



À la Foire de Bâle en 1986, Seiko a dévoilé son premier prototype Kinetic. Une montre à quartz qui utilise les mouvements cinétiques du corps pour produire sa propre électricité en utilisant les oscillements d'une masselotte qui entraine une dynamo. Le courant est redressé par un pont de diode avant de charger l'accumulateur.







Seiko Arctura Kinetic chronographe en Titanium






Cinétique | Seiko Watch CORPORATION

Seiko Kinetic

Seiko Kinetic Montres







16) Porte tambour NRG + Tourniket





L'entreprise BOON EDAM a installé dans la gare de DRIEBERGEN-ZEIST aux Pays-Bas, une porte tambour produisant à chaque passage d'une personne de l'électricité. Le système est visible par les voyageurs au plafond de la porte tambour.
Il est envisagé une production d'énergie de la porte de 460 kWh avec une génératrice de 180 W.

Tourniquet, porte tournante - Boon Edam







17) PISTE DE DANCE PIEZOELECTRIQUE du

Club4Climate « Surya »



De gauche à droite.
La disingneuse de mode Jade JAGGER(femme de la star Mick) participant au lancement du nigth club, le directeur du night club Andrew CHARALAMBOUS, le DJ Greg et Matt Black le co-fondateurs du label Ninja Tune.



Les clubbers du Surya club pour le climat, en s'adonnant sur le dancefloor piézoélectriques génèrent 60% de l'énergie nécessaire au fonctionnement du club.

Les cristaux piézoélectriques produisent de l'électricité lorsqu'ils sont comprimés, ce sont cela même que vous avez déjà utilisé pour produire une étincelle lors de l'allumage d'un briquet ou comme allume gaz.


Club Surya Londres - Club de l'information , 156 Pentonville Road

Surya - En savoir plus Club4Climate









18) Piétons producteurs d'électricité



Société Cleantech, POWERleap

Les cristaux piézoélectriques produisent de l'électricité lorsqu'ils sont comprimés, ce sont cela même que vous avez déjà utilisé pour produire une étincelle lors de l'allumage d'un briquet ou comme allume gaz.


Les cristaux piézoélectriques peuvent être installés dans les trottoirs et les lieux de passages les plus fréquentés par les piétons pour produire de l'électricité.


POWERleap | Produits de plancher producteur d'énergie







19) La station de métro de la gare de Tokyo

productrice d'électricité





Le revêtement de sol en caoutchouc du métro sortie nord de la gare Yaesu de Tokyo a été remplacé par des carreaux de pierre améliorant la présentation et le rendement des mécanismes piézoélectriques de production d'énergie. La surface représente environ 25 mètres carrés, pour une production de 1 400 kW par jour, ce qui est plus que suffisante pour alimenter leurs systèmes.

PDF







20) PISTE DE DANCE A CARREAUX OSCILLANT

Sustainable Dance club

(« Club de danse durable »)




Au Watt club de ROTTERDAM (Sustainable Dance club), les danseurs produisent de l'électricité grâce à une piste de danse composée de carreaux de 65 cm x 65 cm qui en oscillant de quelques millimètres entrainent un générateur produisant de l'électricité.
Chaque danseur peut produire de 2 à 20 Watt, en fonction de son enthousiasme.
Le watt club fourni plus d'électricité qu'il n'en a besoin, ce qui correspond à la consommation moyenne de 40 habitations.


Sustainable Dance Club || home







21) BALLON DE FOOT SOURCE D'ÉLECTRICITÉ

LE SOCCKET

Les shoots dans le ballon sont transformé en électricité stocker en batterie. 30 à 50 minutes de jeu transformé en 3 heures de lumière ampoule iode. Fabriqué en matériaux recyclés à 95%, il pèse seulement 140 g pour un prix de 75$.


Soccket Inc.





22) lave-linge à pédales


La machine à laver à pédale comme son nom l’indique, utilise un pédalier pour entraîner par l'intermédiaire de chaînes et de courroies, un tambour (qui peut être récupéré sur un vieux lave linge électrique, de préférence à chargement par le haut).

Pour le cycle de lavage, l'eau doit être chauffée à part.
Le cycle de lavage et l'essorage demandant des vitesses différentes, il peut être utilisé les différents pignons de vitesses de vélo pour varier de vitesse.
Le cycle de rinçage à l'eau clair ne pose pas de problème.
La vidange d'eau de chaque cycle se fait par gravité. Il suffit d'ouvrir un robinet placé sur l'évacuation en bas de la cuve.




0
Belle réalisation de Dédé.
Précédent : Le vélo machine à laver - Blogstruction - Overblog


Velolinge
Trés belle réalisation bleu ciel.
LAVE-LINGE À Pédales | Alternative Autonomie





Machine a laver a pedale b ollivier 2 r ba81a
Lave-linge à pédales avec un vélo d’appartement.
Construire un lave-linge à pédales - Passerelle Eco



Bwm 640

La Bike Washing Machine (bwm) est un proget du designer Li Huan. Un vélo d’appartement qui fait machine à laver (encore mieux qu'un téléphone portable).
The Real Tumble Dry - Yanko Design


F21fba8d f0e3 430d ab8b 5e44ae78f0f7 jpeg 620x300 q85 crop 50 50 upscale 2

GiraDora est un proget pour fabriquer un lave-linge à pédales pour moins de $40.

Tumblr mb6iclffij1rojkbko1 1280

1315d5fb735097eae7ced7cf5a1311e9 jjutcmeyvcsmgmif6arsmvy67gqkmls
http://www.youtube.com/watch?v=UMyhP0aeVLw
http://www.youtube.com/watch?v=YdXaL9DlEqs
http://dl.dropbox.com/u/9824577/GiraD...
